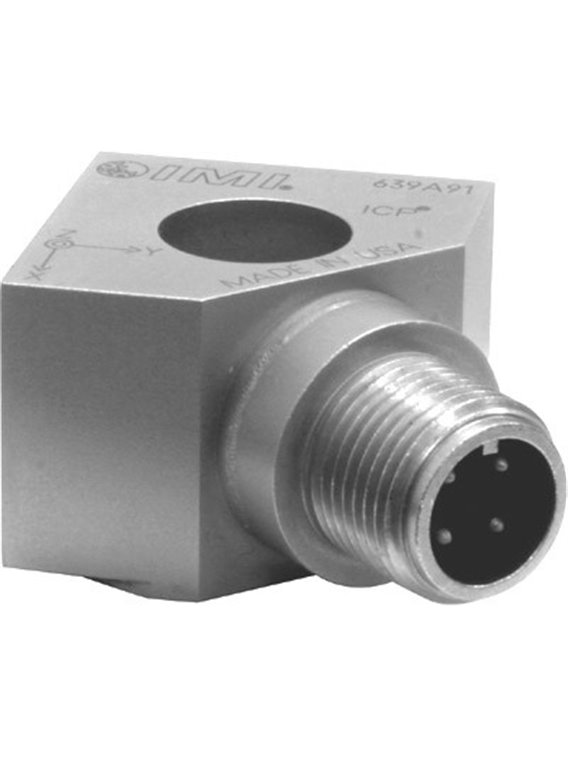

      PCB-EX (M) 639A91

      • Capteur de vibrations industriel triaxial ICP®,
      • Avec trou traversant,
      • Plage de mesure 50 g,
      • Sensibilité 100 mV/g,
      • Gamme de fréquence 0,5 ... 10 000 Hz,
      • Étalonnage de la réponse en fréquence,
      • Prise de connexion M12 sur le côté
      Caractéristiques
      Donnee de baseUnités anglaisesLes unités SI
      Sensibilité (± 10 %)100 mV/g10,2 mV / (m / s²)[1]
      Plage de mesure± 50 g paquet± 491 m / s² pk
      Gamme de fréquence (± 5%)8,0 ... 5 500 Hz
      Gamme de fréquence (± 3 dB)0,5 ... 10 000 Hz
      Fréquence de résonnance25 000 Hz
      Résolution large bande (1 ... 10 000 Hz)0,0003 g efficace0,003 m/s² efficace[2]
      Erreur de linéarité1%[3]
      Sensibilité à l'accélération latérale5%
      Conditions d'utilisation
      Limite de surcharge (choc)± 5 000 g paquet
      Plage de température (fonctionnement)-65 ... 250 ° F-54… 121°C
      Influence de la température sur la sensibilitéVoir courbe ci-dessous[2]
      Caractéristiques techniques
      Tension d'alimentation18 ... 30 VCC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie150
      Tension de polarisation8… 12VCC
      Constante de temps de décharge0.32 s
      Temps de stabilisation (à ± 10 % de la tension de polarisation)<2 s
      Bruit spectral (1 Hz)90 µg / Hz883 (µm / s²) / Hz[1] [2]
      Bruit spectral (10 Hz)20 µg / Hz196 (µm / s²) / Hz[1] [2]
      Bruit spectral (100 Hz)10 µg / Hz98,1 (µm / s²) / Hz[1] [2]
      Bruit spectral (1 000 Hz)3,0 µg/√Hz29,4 (µm / s²) / Hz[1] [2]
      Isolation électrique (boîtier)≥100 MΩ
      Caractéristiques physiques
      Élément capteurCéramique
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtieracier inoxydable
      scellerFermé hermétiquement
      Taille - hauteur0,72 dans18,3 mm
      Taille - longueur0,95 dans24,1 mm
      Taille - largeur0,95 dans24,1 mm
      Masse (maximum)3,0 onces85 grammes[2]
      Connexion électriquePrise de connexion M12 à 4 broches
      Emplacement de connexionLatéralement
      AttachementÀ travers le trou

      16884_16.gifcenelec.gifCEMark.gif[4]

      Conseils
      [1]Facteur de conversion 1 g = 9,81 m / s²
      [2]Typiquement
      [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [4]Détails : voir la déclaration de conformité PCB PS023

      fourniture incluse
      081A56Vis de fixation 1/4 "-28 x 0.75"(1)
      ACS-1TRéponse en fréquence pour les transducteurs triaxiaux, traçable au NIST, 10 Hz jusqu'à la fréquence supérieure de 5 %(1)
