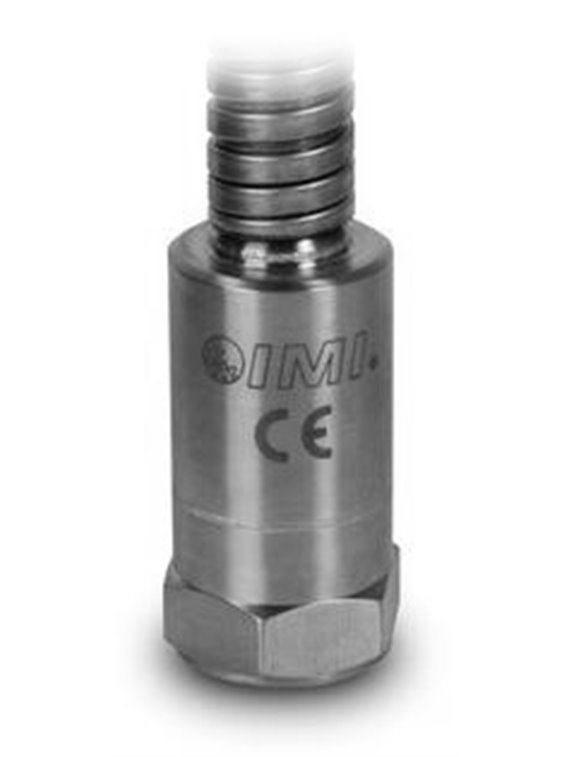

PCB- (M) 645B61
la valeur efficace de l'accélération vibratoire,
se terminant par une extrémité tronquée
| Donnee de base | |||
| Plage de mesure | 0… 5gRMS | 0,0… 49 m/s²RMS | [4] |
| Zone de sortie | 4… 20 mA | ||
| Gamme de fréquence (± 10 %) | 180 ... 300 000 cpm | 3… 5 000 Hz | [1] [2] |
| Résolution large bande | 0,025 gRMS | 0,24 m/s²RMS | [3] |
| Erreur de linéarité | ± 1% | ||
| Conditions d'utilisation | |||
| Écart de température | -40 ... 185 ° F | -40 ... 85 °C | |
| Caractéristiques techniques | |||
| Tension d'alimentation | 12 ... 30 VCC | ||
| Temps de stabilisation (pour une plage de ± 2% de la pleine échelle) | <15 s | ||
| Isolation électrique (boîtier) | > 100 000 000 Ω | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 1,0 dans | 25,4 mm | |
| Taille - hauteur | 4,2 pouces | 107 mm | |
| Masse (sans câble) | 4,7 onces | 131 grammes | |
| Filetage de montage | 1/4 "-28 UNF | Pas d'équivalent métrique | |
| Couple de montage | 3… 5 pi-lb | 4… 7 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Câble blindé intégré | ||
| Sortie de câble | Au dessus | ||
| Affectation des bornes (fil rouge) | Signal de sortie 4… 20 mA positif | ||
| Affectation des bornes (fil bleu) | Signal de sortie 4… 20 mA négatif | ||
| Longueur de câble | 10 pieds | 3,0 m | |
| Type de câble | Polyuréthane | [5] | |
| Conseils | |||
| [1] | Le signal de sortie fluctue à des fréquences inférieures à 5 Hz. | ||
| [2] | 1Hz = 60 cpm ("Cycles Per Minute": tours par minute). | ||
| [3] | Typiquement | ||
| [4] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [5] | Câble blindé à deux fils avec fils torsadés | ||
| [6] | Détails : voirDéclaration de conformité PCB PS039 | ||
| fourniture incluse | |||
| 081A40 | Boulons de montage avec filetage 1/4 "-28 | -1 | |
| ICS-4 | Réponse en fréquence pour les transducteurs uniaxiaux de 0 cpm (0 Hz) à la fréquence supérieure de 10 % pour les transmetteurs de vibrations | -1 | |
| (RV) sortie de signal brut - 100 mV / g (± 20%) | |||
| Connexion électrique | Câble blindé intégré | ||
| Affectation des bornes (fil rouge) | Signal de sortie 4… 20 mA positif | ||
| Affectation des bornes (fil noir) | Signal de sortie 4… 20 mA négatif | ||
| Affectation des bornes (fil blanc) | Signal brut positif | ||
| Affectation des bornes (fil vert) | Signal brut négatif | ||
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A61 | Boulon de montage métrique avec filetage M6 | -1 |
PCB-(M)645B61
