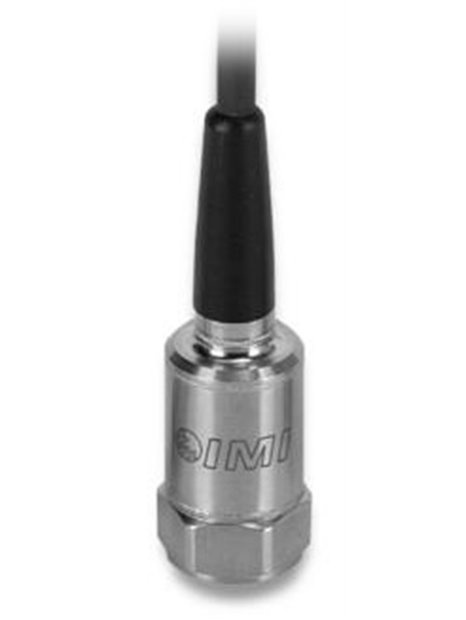

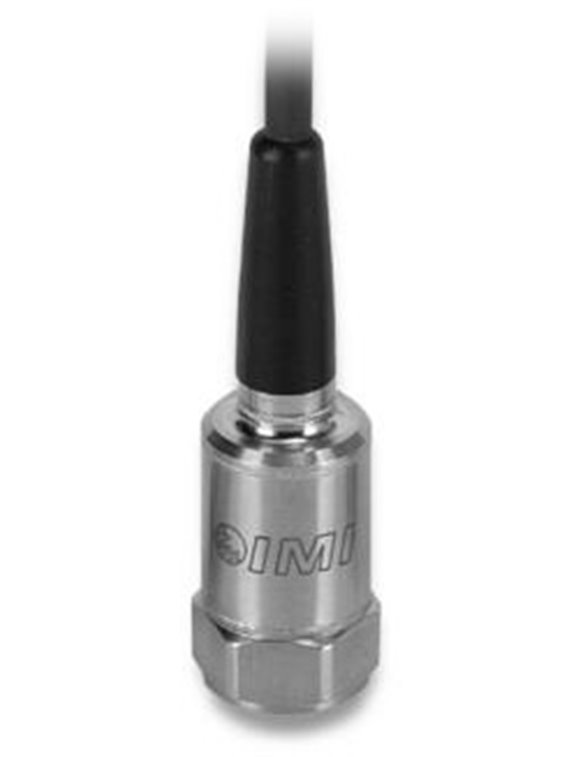

      PCB- (M) 627A11

    • Capteur de vibrations industriel ICP®,
    • Plage de mesure 50 g,
    • Sensibilité 100 mV/g,
    • Gamme de fréquence 0,33 ... 10 000 Hz,
    • Etalonnage en un point à 100 Hz,
    • Câble de connexion intégré, longueur 3 mètres,
      se terminant par une extrémité tronquée
    • Donnee de base
      Sensibilité (± 15%)100 mV/g10,2 mV / (m / s²)[6]
      Plage de mesure± 50g± 490 m/s²
      Gamme de fréquence (± 3 dB)20 ... 600 000 cpm0,33 ... 10 000 Hz[5]
      Fréquence de résonnance1 080 kcpm18 000 Hz[4]
      Résolution large bande1 000 µg9 810 µm/s²[4]
      Erreur de linéarité± 1%[1]
      Sensibilité à l'accélération latérale5%
      Conditions d'utilisation
      Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
      Écart de température-65 ... 250 ° F-54… 121°C
      classe de protectionIP68
      Caractéristiques techniques
      Temps d'établissement (à la tension de polarisation ± 1%)10 s
      Constante de temps de décharge0,5 s
      Tension d'alimentation18 ... 28 V.CC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie<100 Ω
      Tension de polarisation8… 12VCC
      Bruit spectral (10 Hz)50 µg / Hz491 (µm / s²) / Hz[4]
      Bruit spectral (100 Hz)20 µg / Hz196 (µm / s²) / Hz[4]
      Bruit spectral (1 000 Hz)6 µg / Hz59 (µm / s²) / Hz[4]
      Protection électriqueRFI / ESD
      Isolation électrique (boîtier)> 100 MΩ
      Caractéristiques physiques
      Taille - hexagone7/8 po22 mm
      Taille - hauteur4,3 pouces109 mm
      Masse (sans câble)3,3 onces94 grammes
      Filetage de montage1/4 "-28 filetage internePas d'équivalent[2]
      Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
      Élément capteurquartz
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtieracier inoxydable
      scellerFermé hermétiquement
      Connexion électriqueCâble intégré moulé
      Sortie de câbleAu dessus
      Longueur de câble10 pieds3,0 m
      Type de câblePolyuréthane[3]
      Conseils
      [1]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [2]Pas d'équivalent en unités SI
      [3]Câble blindé à deux fils avec fils torsadés
      [4]Typiquement
      [5]Tolérance de la fréquence limite supérieure : ± 10 %
      [6]Facteur de conversion 1 g = 9,81 m / s²
      [sept]Détails : voir la déclaration de conformité PCB PS023
      fourniture incluse
      081A40Boulons de montage avec filetage 1/4 "-28-1
      (M) Montage métrique
      fourniture incluse
      M081A61Boulon de montage métrique avec filetage M6-1
