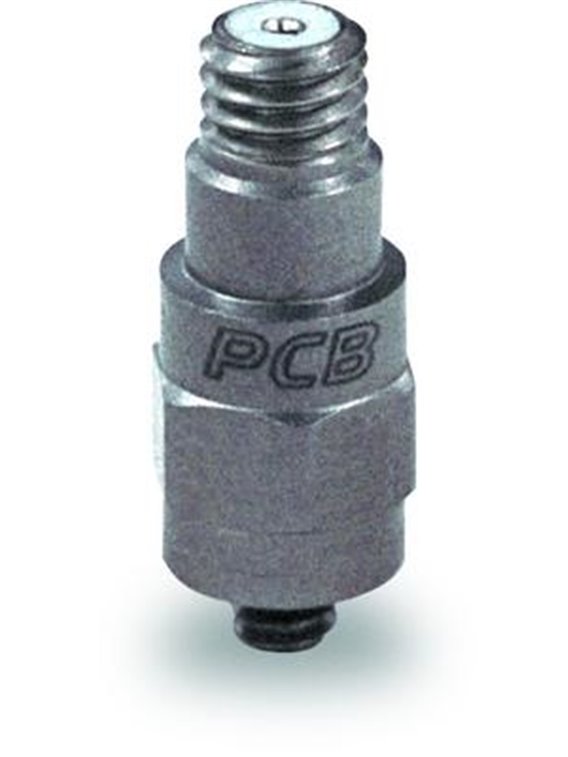

PCB-351B14
Cryogénique, miniature, cisaillement quartz ICP® accel., 5 mV/g, 1 à 8k Hz, 10-32 top conn. (-320 à +250F/-196 à +121C)
- Sensibilité : (±10 %)5 mV/g (0,51 mV/(m/s²))
- Plage de mesure : ±300 g pk (±2943 m/s² pk)
- Résolution large bande : 0,01 g rms (0,1 m/s² rms)
- Gamme de fréquence : (±5%)1 à 8000 Hz
- Élément sensible : Quartz
- Poids : 0,06 oz (1,8 g)
Remarques sur les spécifications
[1] Méthode de la ligne droite des moindres carrés basée sur zéro.
[2] Typique.
[3] La sensibilité transversale est généralement ≤ 3 %.
[2] Typique.
[4] Voir la déclaration de conformité PCB PS023 pour plus de détails.
Anglais: | SI: | ||
---|---|---|---|
Performance | |||
Sensibilité (±10 %) | 5 mV/g | 0,51 mV/(m/s²) | |
Plage de mesure | ±300 g paquet | ±2943 m/s² pk | |
Gamme de fréquence (±5 %) | 1 à 8000Hz | 1 à 8000Hz | |
Gamme de fréquence (±10 %) | 0,7 à 10000 Hz | 0,7 à 10000Hz | |
Gamme de fréquence (±3 dB) | 0,35 à 20000 Hz | 0,35 à 20000 Hz | |
Fréquence de résonance | ≥40kHz | ≥40kHz | |
Résolution large bande (1) | 0,01 g rms | 0,1 m/s² efficace | [2] |
Non-linéarité | 1 % | 1 % | [1] |
Sensibilité transversale | ≤5 % | ≤5 % | [3] |
Environnement | |||
Limite de surcharge | ±10000 g paquet | ±98100 m/s² pk | |
Écart de température | -320 à +250 °F | -196 à +121 °C | |
Réponse de température | Voir graphique %/°F | Voir graphique %/°F | [2] |
Sensibilité à la déformation de base | ≤0,005 g/με | ≤0,05 (m/s²)/µε | [2] |
Électrique | |||
Tension d'excitation | 20 à 30 Vcc | 20 à 30 Vcc | |
Excitation à courant constant | 2 à 20 mA | 2 à 20 mA | |
Impédance de sortie | ≤200 ohms | ≤200 ohms | |
Tension de polarisation de sortie | 3 à 10 Vcc | 3 à 10 Vcc | |
Constante de temps de décharge | 0,5 à 2,0 s | 0,5 à 2,0 s | |
Bruit spectral (1 Hz) | 2000 µg/√Hz | 19620 (µm/s2)/√Hz | [2] |
Bruit spectral (10 Hz) | 400 µg/√Hz | 3924 (µm/s2)/√Hz | [2] |
Bruit spectral (100 Hz) | 120 µg/√Hz | 1177 (µm/s2)/√Hz | [2] |
Bruit spectral (1 kHz) | 30 µg/√Hz | 294 (µm/s2)/√Hz | [2] |
Physique | |||
Taille - Hauteur | 0,74 po | 18,8 millimètres | |
Taille - Hexagonal | 0,28 po | 7,1 millimètres | |
Lester | 0,06 oz | 1,8 g | [2] |
Élément de détection | Quartz | Quartz | |
Géométrie de détection | Tondre | Tondre | |
Matériau du boîtier | Titane | Titane | |
Scellage | Hermétique | Hermétique | |
Connecteur électrique | Prise coaxiale 10-32 | Prise coaxiale 10-32 | |
Position de connexion électrique | Haut | Haut | |
Filetage de montage | 5-40 Homme | 5-40 Homme | |
Couple de montage | 8 à 12 po-lb | 90 à 135 N-cm |
* Toutes les spécifications sont à température ambiante, sauf indication contraire.
![TempChart](/ContentStore/CommonIncludes/WebGraphics/TempCharts/2858_1.gif)
Accessoires
Fourni | ||
ACS-1 | Étalonnage de la réponse en amplitude sur un seul axe de 10 Hz à 5 % de fréquence supérieure, traçable NIST | 1 |
Versions optionnelles
(J) Sol isolé
Anglais | SI | |
---|---|---|
Gamme de fréquences | 8000 hertz | 8Hz |
Gamme de fréquences | 10000Hz | 10Hz |
Fréquence de résonance | 36 kHz | |
Isolation électrique | >100000000 Ohms | |
Taille - Hexagonal | 0,37 po | 9,5 millimètres |
Taille - Hauteur | 0,86 po | 21,8 millimètres |
Lester | 0,10 oz | 3,0 g |
(M) Montage métrique
Anglais | SI | |
---|---|---|
Filetage de montage | M3 x 0,50 Mâle |
(W) Câble résistant à l'eau
Anglais | SI | |
---|---|---|
Position de connexion électrique | Haut |
