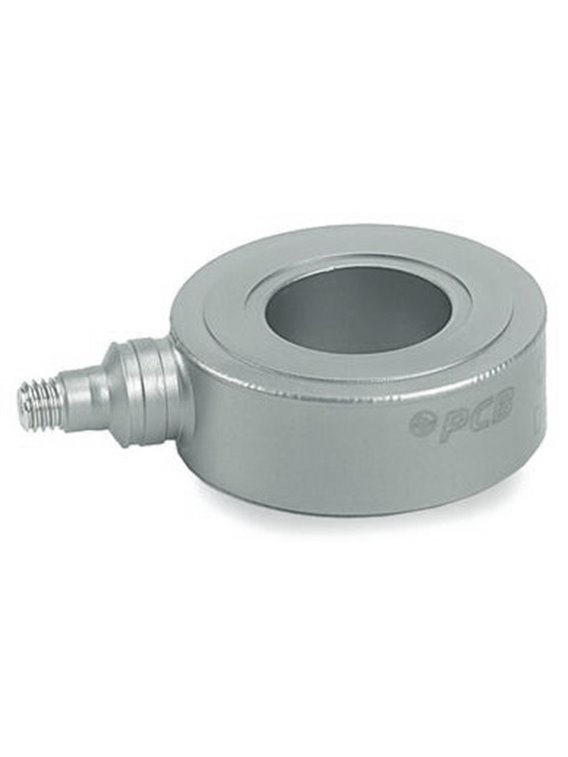

      PCB-(M)204C

    • ICP®-Kraft-Messunterlagscheibe,
    • Messbereich 178 kN,
    • Empfindlichkeit 27 mV/kN,
    • Frequenzbereich 0,0003 … 55.000 Hz,
    • 10-32-Anschlussbuchse seitlich
    • Grunddaten
      Empfindlichkeit (±15 %)0,12 mV/lb27 mV/kN
      Messbereich (Druckkraft)40.000 lb177,92 kN
      Maximale statische Kraft (Druckkraft)50.000 lb222,4 kN
      Breitbandauflösung0,80 lbRMS3,6 NRMS[1]
      Untere Grenzfrequenz (-5 %)0,0003 Hz[2]
      Obere Grenzfrequenz55.000 Hz[4]
      Linearitätsfehler≤1,5 % FS[3]
      Einsatzbedingungen
      Temperaturbereich-65 … 250 °F-54 … 121 °C
      Temperaturkoeffizient der Empfindlichkeit≤0,08 %/°F≤0,14 %/°C
      Technische Eigenschaften
      Entladezeitkonstante (bei Raumtemperatur)≥2.000 s
      Versorgungsspannung20 … 30 VDC
      Konstantstromversorgung2 … 20 mA
      Ausgangsimpedanz≤100 Ω
      Bias-Spannung8 … 14 VDC
      Spektrales Rauschen (1 Hz)0,088 lb/√Hz0,39 N/√Hz[1]
      Spektrales Rauschen (10 Hz)0,025 lb/√Hz0,11 N/√Hz[1]
      Spektrales Rauschen (100 Hz)0,0060 lb/√Hz0,0266 N/√Hz[1]
      Spektrales Rauschen (1.000 Hz)0,0016 lb/√Hz0,00719 N/√Hz[1]
      Ausgangspolarität (Druckkraft)Positiv
      Physische Eigenschaften
      Vorlast8.000 lb35,585 kN
      Steifigkeit29 lb/µin5 kN/µm[1]
      Größe - Durchmesser1,34 in34 mm
      Größe - Höhe0,47 in12 mm
      Größe - Innendurchmesser (Lochdurchmesser)0,660 in16,76 mm
      Größe - Durchmesser der Messoberfläche1,10 in28 mm
      Masse2,0 oz57 Gramm
      GehäusematerialEdelstahl
      AbdichtungHermetisch dicht
      Elektrischer Anschluss10-32-Koaxialbuchse
      AnschlusspositionSeitlich
      Hinweise
      [1]Typischerweise
      [2]Auf Basis der Entladezeitkonstante berechnet
      [3]Nullbasierte Ausgleichsgerade, ermittelt mit der Methode der kleinsten Quadrate
      [4]Angenommen, Wert ermittelt auf Basis von Festkörper-Dynamik-Berechnungen
      [5]Details: siehe PCB Declaration of Conformance PS023
      Mitgeliefertes Zubehör
      080A82Schmierfett-1
      081A14Montagebolzen, 1/2"-20 x 1,400", BeCu-1
      082B04Unterlegscheibe (für die Modelle 204C und 214B)-1
      083B04Einbauhülse (für die Modelle 204C und 214B)-1
      (M) Metrische Montage
      Mitgeliefertes Zubehör
      M081A14Montagebolzen, M14 x 1,25 x 1,400", BeCu-1
      M083B04Einbauhülse-1
      (N) Negative Ausgangspolarität
      (W) Wasserdichte Kabelverbindung
      Elektrischer AnschlussAbgedichtete Kabelverbindung
      KabelabgangSeitlich
