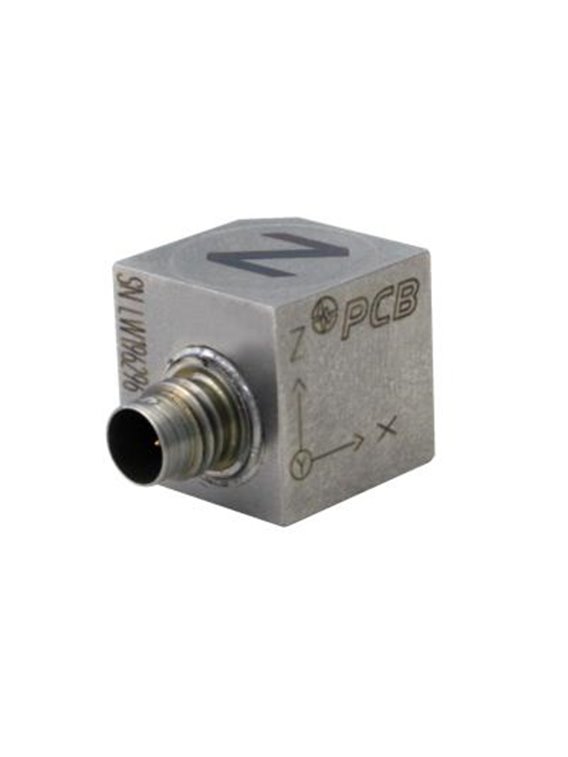

      PCB-HTTLD356A15

      Triaxial, hochempfindlich, Keramik-Scher-ICP®-Beschleunigung, 100 mV/g, 2 bis 5 kHz, Titan-HSG, 4-poliger Anschluss, TEDS 1,0, bis +325 F

      • Empfindlichkeit: (±10%)100 mV/g (10,2 mV/(m/s²))
      • Messbereich: ±50 g pk (±490 m/s² pk)
      • Elektrischer Anschluss: 1/4-28 4-Pin

      Spezifikationshinweise


      [1] Nullbasierte, Methode der kleinsten Quadrate, gerade Linie.
      [2] Typisch.
      [3] Daten von 250 °F bis 325 °F gültig nur mit HT-Option.
      [2] Typisch.
      [4] TEDS-Option fügt 1,0 VDC zur Vorspannung hinzu.
      [2] Typisch.
      [5] Einzelheiten siehe PCB-Konformitätserklärung PS023.

      Englisch:SI:
      Leistung
      Empfindlichkeit (±10 %)100 mV/g10,2 mV/(m/s²)
      Messbereich±50 g Pkg±490 m/s² pk
      Frequenzbereich (±5 %)2 bis 5000 Hertz2 bis 5000 Hertz
      Frequenzbereich (±10 %)1,4 bis 6500 Hz1,4 bis 6500 Hz
      Resonanzfrequenz≥25kHz≥25kHz
      Breitbandauflösung (1)0,0002 g eff0,002 m/s² effektiv[2]
      Nichtlinearität≤1 %≤1 %[1]
      Querempfindlichkeit≤5 %≤5 %
      Umwelt
      Überlastgrenze (Schock)±7000 g Pkg±68600 m/s² pk
      Temperaturbereich (Betrieb)-65 bis +250 °F-54 bis +121 °C[3]
      TemperaturreaktionSiehe Grafik %/°FSiehe Grafik %/°F[2]
      Empfindlichkeit gegenüber Grundbelastungen0,001 g/µs0,01 (m/s²)/µε[2]
      Elektrisch
      Erregerspannung20 bis 30 VDC20 bis 30 VDC
      Konstantstromerregung2 bis 20 mA2 bis 20 mA
      Ausgangsimpedanz≤200 Ohm≤200 Ohm
      Ausgangsvorspannung8 bis 12 VDC8 bis 12 VDC
      Entladezeitkonstante0,2 bis 0,8 Sek0,2 bis 0,8 Sek
      Einschwingzeit (innerhalb von 10 % der Vorspannung)<5 Sek<5 Sek
      Spektrales Rauschen (1 Hz)80 µg/√Hz785 (µm/Sek2)/√Hz[2]
      Spektrales Rauschen (10 Hz)15 µg/√Hz147 (µm/Sek2)/√Hz[2]
      Spektrales Rauschen (100 Hz)5 µg/√Hz49 (µm/Sek2)/√Hz[2]
      Spektrales Rauschen (1 kHz)2 µg/√Hz20 (µm/Sek2)/√Hz[2]
      Spektrales Rauschen (10 kHz)1 µg/√Hz9,8 (µm/Sek2)/√Hz[2]
      Physisch
      SensorelementKeramikKeramik
      Geometrie erfassenScherenScheren
      GehäusematerialTitanTitan
      AbdichtungHermetischHermetisch
      Größe - Höhe0,55 Zoll14,0mm
      Größe - Länge0,80 Zoll20,3mm
      Größe - Breite0,55 Zoll14,0mm
      Gewicht0,37 oz10,5 g[2]
      Elektrischer Steckverbinder1/4-28 4-Pin1/4-28 4-Pin
      Position des elektrischen AnschlussesSeiteSeite
      Befestigungsgewinde10-32 weiblich10-32 weiblich
      Montagedrehmoment10 bis 20 in-lb113 bis 225 Ncm

      * Alle Spezifikationen gelten bei Raumtemperatur, sofern nicht anders angegeben.

      TempChart

      Zubehör


      Geliefert
      080A109Petro Wax, ein Quadrat, 1" x 1" x 0,25"1
      080A12Selbstklebender Montagesockel, 0,75" Sechskant x 0,2" Dicke, 10-32 Gewindebohrung, Aluminium mit Isolierungs-Hartbeschichtung1
      080A90Quick Bond Gel (zur Verwendung mit Accel MTG-Klebebasen zum Füllen von Lücken auf rauen Oberflächen)1
      081B05Befestigungsbolzen, 10-32 bis 10-32, 0,275" lang, BeCu mit Schulter1
      ACS-1TTriaxiale Kalibrierung des Amplitudengangs, von 10 Hz bis zu den oberen 5 % der Frequenz, NIST-rückführbar1
      M081B05Befestigungsbolzen, 10-32 bis M6x0,75-6g, 0,275" lang, CuBe1

      Optionale Versionen


      (A) Klebehalterung
      Zubehör:
      Geliefert080A109Petro-Wachs1
      Geliefert080A90Schnelles Haftgel1

      (HT) Hohe Temperatur, verlängert normale Betriebstemperaturen

      EnglischSI
      Frequenzbereich (&#177;5 %)10 bis 5000 Hertz
      Frequenzbereich (&#177;10 %)7 bis 6500 Hertz
      Temperaturbereich-65 bis +325 °F-54 bis +163 °C
      Entladezeitkonstante0,03 bis 0,1 Sek
      Breitbandauflösung0,0005 g effektiv0,005 µm/Sek2Effektivwert
      Spektrales Rauschen110 µg/√Hz1080 (µm/Sek2)/√Hz
      Spektrales Rauschen50 µg/√Hz491 (µm/Sek2)/√Hz
      Spektrales Rauschen30 µg/√Hz294 (µm/Sek2)/√Hz
      Spektrales Rauschen10 µg/√Hz98,1 (µm/Sek2)/√Hz
      Ausgangsvorspannung7 bis 16 VDC
      Erregerspannung24 bis 30 VDC

      (J) Masse isoliert

      EnglischSI
      Elektrische Isolierung>100000000 Ohm
      Größe - Höhe0,59 Zoll15,0 mm
      Größe - Länge0,80 Zoll20,3mm
      Größe - Breite0,55 Zoll14,0mm
      MontageKlebstoff
      Gewicht0,37 oz10,5 g

      (T) TEDS-Fähigkeit für digitalen Speicher und Kommunikation gemäß IEEE P1451.4

      EnglischSI
      Ausgangsvorspannung8,7 bis 13,0 VDC

      (TLA) TEDS LMS International – Freies Format

      EnglischSI
      Ausgangsvorspannung8,7 bis 13,0 VDC

      (TLB) TEDS LMS International – Automobilformat

      EnglischSI
      Ausgangsvorspannung8,7 bis 13,0 VDC

      (TLC) TEDS LMS International - Luftfahrtformat

      EnglischSI
      Ausgangsvorspannung8,7 bis 13,0 VDC

      (TLD) TEDS Digitaler Speicher und Kommunikation nach IEEE 1451.4

      EnglischSI
      Ausgangsvorspannung8,7 bis 13,0
